Opis izdelka

Horizontalni orbitalni hidravlični motor BMR lahko v naši tovarni nadomesti vodoravni orbitalni hidravlični motor OMR.

Horizontalni orbitalni hidravlični motor BMR je cikloidni hidravlični motor. Razpon prostornine je od 50cc/r do 400cc/r za izbiro. Lahko izpolnjuje zahteve različnih vrtilnih frekvenc in navorov opreme.

Horizontalna oljna odprtina Orbit Hydraulic Motor je izjemen izum, ki je revolucioniral hidravlično industrijo. Ta neverjetna naprava se ponaša z vrsto impresivnih funkcij, zaradi katerih je nujna za vse hidravlične sisteme.

Ena najbolj opaznih lastnosti hidravličnega motorja Orbit Horizontal oljne odprtine je njegova izjemna moč. Ta naprava ima neverjeten navor in visoke hitrosti, ki zagotavljajo optimalno delovanje, tudi ko je pod ekstremnim pritiskom. Zaradi svoje zmožnosti zagotavljanja največje izhodne moči je idealen za težke aplikacije, kot sta dvigovanje in kopanje.

Druga impresivna značilnost hidravličnega motorja Orbit Horizontal oljne odprtine je njegova učinkovitost. Ta naprava je zasnovana tako, da deluje z minimalno porabo, kar pomeni manjšo porabo goriva in nižje obratovalne stroške. Njegova kompaktna zasnova prav tako omogoča enostavno namestitev, vzdrževanje in servisiranje, kar dodatno skrajša čas izpadov in poveča produktivnost.

Poleg tega je Horizontalni hidravlični motor Orbit z oljno odprtino izdelan tako, da traja. Izdelan je iz visokokakovostnih materialov, ki so odporni na obrabo in trganje, kar zagotavlja maksimalno vzdržljivost in dolgo življenjsko dobo. Zaradi njegove robustne zasnove in vrhunskega inženiringa je odporen proti puščanju in drugim oblikam poškodb, kar zagotavlja nemoteno delovanje in zmogljivost.

Skratka, vodoravni oljni priključek Orbit Hydraulic Motor je sprememba igre v hidravlični industriji. Zaradi izjemne moči, učinkovitosti in vzdržljivosti je nepogrešljivo orodje za vse hidravlične sisteme. S to napravo v svoji škatli z orodjem ste lahko prepričani o optimalni zmogljivosti, zmanjšanih operativnih stroških in povečani produktivnosti. Torej, zakaj čakati? Zagotovite si svoj vodoravni oljni priključek Orbit Hydraulic Motor danes in izkusite razliko!

Podatki o specifikaciji

Displ. cm³/r		50	63	80	100	125	160	200	250	320	370	400
Tok (LPM)	Neprekinjeno	38	53	53	53	53	53	53	53	53	53	53
Tok (LPM)	Občasno	45	57	57	57	57	57	57	57	57	57	57
Hitrost (RPM)	Neprekinjeno	750	778	635	510	430	329	266	213	171	142	133
Hitrost (RPM)	Občasno	875	832	680	537	420	374	281	226	182	150	141
Pritisk (bar)	Neprekinjeno	138	138	138	138	138	124	124	124	103	90	90
Pritisk (bar)	Občasno	155	155	155	155	155	138	138	138	124	103	103
Navor (N.m)	Neprekinjeno	92	121	150	196	230	271	328	401	417	402	429
Navor (N.m)	Občasno	105	137	174	213	256	297	358	410	441	460	458

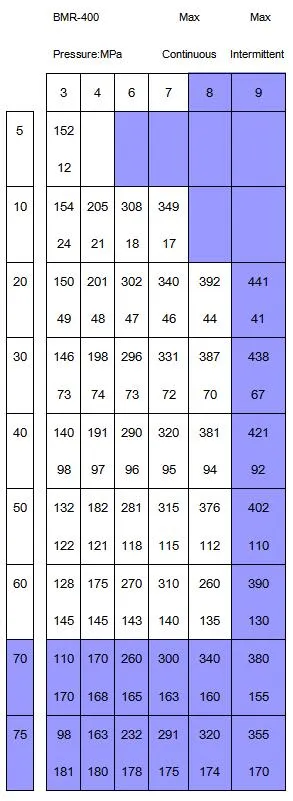

Podatki o uspešnosti

1111

111

112

113

114

115

Dimenzije oljnega priključka

Horizontalna odprtina za olje

Displ. Cm³/r	50	63	80	100	125	160	200	250	320	370	400
H1	9	11.5	14.5	18	22.5	29	35.5	44.5	56	68	72
H	143	146	149	152	157	163	170	179	190	202	206

Dimenzije gredi

Opomba: Če gredi ni v tabeli, za katero imate posebne zahteve, nas kontaktirajte.

Smer vrtenja gredi

Dovoljeni tlak tesnila gredi

Podatki o naročilu (standard GB: izberite diagram poteka)

1	2	3		4		5		6		7
Koda	Prikaz (CC/r)	Prirobnica		Izhodna gred		Vrata in odtočna vrata		Vrtenje Smer		Barva
BMRH	50	F1	2-φ13,5 Rombasta prirobnica, pilot φ82,55x2,8	A12	gred ∅25,4 Woodruff ključ ∅25,4x6,35	P1	7/8-14UNF O-tesnilo 7/16-20UNF	R	Standardno	N	Brez barve
	63
	80			A13	Utorni SAE 6B	P2	1/2-14NPTF 7/16-20UNF
	100
	125	F2	4-kvadratna prirobnica M10, Premer pilota φ44,4x2,8							Q	Modra
	160
	200			A14	Cilindrična gred φ25.4 Luknja za zatič φ8	P3	G1/2 G1/4
	250			A15	Cilindrična gred φ25,4 Luknja za zatič φ10,3	P4	O-obroč G1/2 G1/4
	315							L	Nasproti	B	Črna
	370	F3	4-3/8-16 UNC kvadratna prirobnica, pilot φ44,4x2,8	A16	Cilindrična gred φ22,22 Vzporedni ključ 6,35x6,35x25,4	P5	3/4-16 O-tesnilo 7/16-20UNF
	400			A17	Vtični 13-DP16/32	P6	PT1/2 PT1/4			S	Srebrno siva
				A18	Gred cilindra φ25,4 Vzporedno 8x7x28	P7	M18X1.5 M 14X1.5
						P8	ф 10 O-tesnilni razdelilnik 4-M8 G1/4
						P9	ф 10 O-tesnilni razdelilnik4-5/16-18UNC 7/16-20UNF

Opomba: Ko uporabljate tabelo, prosimo, da izpolnite kodo levih vrstic v območju pomišljaja in nam sporočite, katere informacije o kodi sestavljajo konstrukcija, premik, pritrdilna prirobnica. izhodna gred in priključki. Če specifikacije ni v tabeli ali imate posebne zahteve, se obrnite na nas (whatsapp+8615106778662).

pogosta vprašanja

V: Kakšen je datum dostave po oddaji naročila?

O: Odvisno je od tega, ali so izdelki, ki jih kupite, na zalogi. Če imamo zaloge, lahko uredimo pošiljko v 2 do 3 dneh. Če ne, je dobavni rok določen s proizvodnim časom tovarne.

V: Če izdelki ne izpolnjujejo zahtev, kako rešiti težavo?

O: Če izdelki niso v skladu z vzorci stranke ali imajo težave s kakovostjo, bo odgovorno naše podjetje.

V: Kako izračunati navor?

O: Formula za izračun je naslednja:
Navor (Nm) {{0}} Prostornina (cc/rev) x delovni tlak (MPa) x 0,16 (faktor)
V skladu s funkcionalnim izrekom: Vm (ml na radian) × w (radian na sekundo) × p (MPa, diferenčni tlak) × (skupna učinkovitost hidravličnega motorja) {{0}} w (radian na sekundo) × T (Nm); torej T =Vm×P×η; kjer se mililiter na radian Vm pretvori v mililiter na obrat in ga je treba deliti z 2π, ki se pomnoži z 0,16.
Premik je razviden iz etikete izdelka. Delovni tlak je odvisen od manometra na vstopu v orbitalni hidravlični motor. Če poznate ti dve vrednosti, lahko izračunate izhodni navor orbitalnega hidravličnega motorja v tem trenutku.

V: Kakšno vezje motorja obstaja?

O: Krog hidravličnega motorja ima zaporedno in vzporedno povezavo.
