Opis izdelka

BMPH se lahko ujema z ameriškim standardom OMPH. Cikloidni hidravlični motor vodoravne oljne odprtine se lahko uporablja z 2-prirobnico z diamantno luknjo, 4-prirobnico s kvadratno luknjo, materialom iz litega železa, močno odpornostjo na pritisk, uporabo napredne proizvodne tehnologije, zmanjšajte notranje trenje motorja, izboljšajte delovno učinkovitost motorja. Izdelki BMPH Motors so zasnovani tako, da vzdržijo težke okoljske pogoje in pogosto uporabo. Izdelane so iz visokokakovostnih materialov, ki zagotavljajo večjo trdnost in vzdržljivost. Motorji so zatesnjeni, da preprečijo kontaminacijo in zagotovijo dosledno delovanje. Imajo tudi različne možnosti gredi in montaže za enostavno integracijo v različne stroje. Poleg visokokakovostnih motorjev BMPH Motors ponuja tudi izjemne storitve za stranke in tehnično podporo. Njihova ekipa strokovnjakov je strankam na voljo za pomoč pri kakršnih koli vprašanjih in ponudi rešitve za njihove težave. Imajo tudi obsežno mrežo distributerjev in servisnih partnerjev po vsem svetu, da zagotovijo pravočasno in učinkovito podporo za izdelke.

Hidravlični motor BMPH orbit je odlična rešitev za tiste, ki potrebujejo zanesljiv in vzdržljiv hidravlični motor. S svojo edinstveno zasnovo ta motor zagotavlja izjemno zmogljivost in učinkovitost, zaradi česar je najboljša izbira za različne aplikacije.

Ena največjih prednosti cikloidnega hidravličnega motorja BMPH je njegova edinstvena cikloidna zasnova. Ta zasnova zagotavlja nemoteno in učinkovito delovanje motorja tudi pri velikih obremenitvah ali visokem tlaku. Poleg tega zagotavlja odlično razmerje med navorom in velikostjo, kar pomeni, da lahko ta motor zagotavlja visok navor, ne da bi zasedel preveč prostora.

Druga konkurenčna prednost tega hidravličnega motorja je njegova vzdržljivost. Cikloidni hidravlični motor BMPH je izdelan tako, da vzdrži težka in zahtevna okolja, zahvaljujoč visokokakovostnim materialom in naprednemu inženirstvu. Ta motor je sposoben obvladati velike obremenitve, visoke hitrosti in dolgotrajno uporabo brez znatne obrabe ali poškodb.

Poleg tega je cikloidni hidravlični motor BMPH zelo prilagodljiv. Stranke lahko izbirajo med različnimi možnostmi, vključno z različnimi slogi gredi, vzorci vgradnje in možnostmi prirobnic. Ta raven prilagajanja zagotavlja, da se bo motor brezhibno prilegal kateri koli aplikaciji, ne glede na njene posebne zahteve.

Končno, cikloidni hidravlični motor BMPH podpira tudi ekipa strokovnjakov, ki so predani zagotavljanju izjemne podpore strankam. Strokovnjaki pri BMPH so na voljo za vsa vprašanja ali pomisleke ter lahko strankam pomagajo pri izbiri najboljšega motorja za njihove specifične potrebe.

Če povzamemo, če potrebujete zanesljiv, učinkovit in vzdržljiv hidravlični motor, ne iščite dlje kot cikloidni hidravlični motor BMPH. S svojo edinstveno zasnovo, izjemno zmogljivostjo in strokovno podporo je ta motor popolna rešitev za široko paleto aplikacij.

Podatki o specifikaciji

Displ. cm³/r		36	50	63	80	100	125	160	200	250	320	400	500
Tok (LPM)	Neprekinjeno	40	38	45	57	57	57	57	57	57	57	57	57
Tok (LPM)	Intermitentno	45	45	53	68	68	68	68	68	68	68	68	68
Hitrost (RPM)	Neprekinjeno	1055	698	663	684	580	452	353	284	235	178	145	110
Hitrost (RPM)	Intermitentno	1250	859	774	842	659	544	364	339	281	210	180	136
Pritisk (bar)	Neprekinjeno	140	124	124	124	124	124	115	110	100	90	90	83
Pritisk (bar)	Intermitentno	162	138	138	138	138	138	124	124	124	124	110	90
Navor (N.m)	Neprekinjeno	69	78	99	126	158	194	234	280	318	366	457	527
Navor (N.m)	Intermitentno	83	86	110	140	176	216	256	365	394	504	558	570

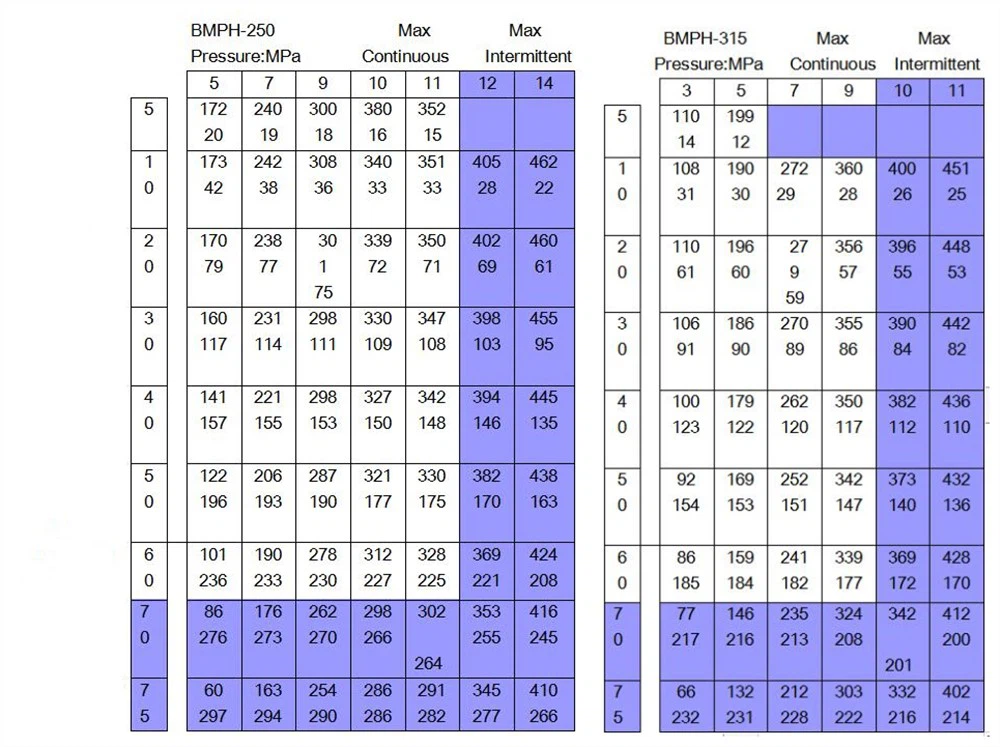

Podatki o uspešnosti

111

112

113

114

115

116

Dimenzije oljnega priključka

Horizontalna odprtina za olje

Dimenzije gredi

Opomba: Če gredi ni v tabeli, za katero imate posebne zahteve, nas kontaktirajte.

Podatki o naročilu (standard GB: izberite diagram poteka)

1	2	3		4		5		6		7
Koda	Prikaz (CC/r)	Prirobnica		Izhodna gred		Vrata in odtočna vrata		Rotacija Smer		Barva
BMPH	50	F1	2-φ13,5 Rombasta prirobnica, pilot φ82,55x2,8 mm	A7	Cilindrična gred φ25,4 Woodruff ključ φ25,4x6,35	P1	7/8-14UNF O-tesnilo 7/16-20UNF	R	Standardno	N	Brez barve
	63
	80			A8	Utorni SAE 6B	P2	1/2-14NPTF 7/16-20UNF
	100
	125	F2	4-kvadratna prirobnica M10, pilot φ44,4x2,8							Q	Modra
	160
	200			A9	Cilindrična gred φ25.4 Luknja za zatič φ8	P3	G1/2 G1/4
	250			A10	Cilindrična gred φ25,4 Luknja za zatič φ10,3	P4	O-obroč G1/2 G1/4
	315							L	Nasproti	B	Črna
	400	F3	4-3/8-16 kvadratna prirobnica, pilot φ44,4x2,8	A11	Cilindrična gred φ22,22 Vzporedni ključ 6,35x6,35x25,4	P5	3/4-16 O-tesnilo 7/16-20UNF
	500			A12	Narezan 13-DP16/32 Z=13	P6	PT1/2 PT1/4			S	Srebrno siva
				A13	Konusna gred φ25,4 Vzporedni ključ 6,35x6,35x25,4	P7	M18X1.5 M 14X1.5
						P8	φ10 O-tesnilni razdelilnik 4-M8 G1/4
						P9	φ10 O-tesnilni razdelilnik4-5/16-18UNC 7/16-20UNF

Opomba: Ko uporabljate tabelo, prosimo, da izpolnite kodo levih vrstic v območju pomišljaja in nam sporočite, katere informacije o kodi sestavljajo konstrukcija, premik, pritrdilna prirobnica. izhodna gred in priključki. Če specifikacije ni v tabeli ali imate posebne zahteve, se obrnite na nas (whatsapp+8615106778662).

pogosta vprašanja

V: Kakšen je datum dostave po oddaji naročila?

O: Odvisno je od tega, ali so izdelki, ki jih kupite, na zalogi. Če imamo zalogo, lahko uredimo pošiljko v 2 do 3 dneh. V nasprotnem primeru je dobavni rok določen s proizvodnim časom tovarne.

V: Če izdelki ne izpolnjujejo zahtev, kako rešiti težavo?

O: Če izdelki niso v skladu z vzorci stranke ali imajo težave s kakovostjo, bo odgovorno naše podjetje.

V: Kako izračunati navor?

O: Formula za izračun je naslednja:
Navor (Nm) {{0}} Prostornina (cc/rev) x delovni tlak (MPa) x 0,16 (faktor)
V skladu s funkcionalnim izrekom: Vm (ml na radian) × w (radian na sekundo) × p (MPa, diferenčni tlak) × (skupna učinkovitost hidravličnega motorja) {{0}} w (radian na sekundo) × T (Nm); torej T =Vm×P×η; kjer se mililiter na radian Vm pretvori v mililiter na obrat in ga je treba deliti z 2π, ki se pomnoži z 0,16.
Premik je razviden iz etikete izdelka. Delovni tlak je odvisen od manometra na vstopu v orbitalni hidravlični motor. Če poznate ti dve vrednosti, lahko izračunate izhodni navor orbitalnega hidravličnega motorja v tem trenutku.

V: Kakšno vezje motorja obstaja?

O: Krog hidravličnega motorja ima zaporedno in vzporedno povezavo.
