Opis izdelka

Orbitalni hidravlični motor BMER je orbitalni hidravlični motor za distribucijo olja na čelni strani.

Razpon gibne prostornine je od 100cc/r do 750cc/r za izbiro. Lahko izpolnjuje zahteve različnih vrtilnih frekvenc in navorov opreme.

Značilnosti hidravličnega motorja BMER Orbit so naslednje:

1. Struktura para statorskega rotorja valjčnega tipa, tehnologija spreminjanja cikloidne konture rotorja z nizkim začetnim tlakom in visoko učinkovitostjo.

2. Dolgoletne izkušnje pri predelavi in proizvodnji. Združite priključno ploščo in ventilsko ploščo v eno. Bolj kompaktna struktura in večja učinkovitost.

3. Uporaba izravnalnih plošč zagotavlja stabilnost motorja pri nizkih vrtljajih, tako da lahko prenese visok hidravlični tlak.

4. Izhodna gred motorja je podprta z uvoženimi težkimi stožčastimi valjčnimi ležaji,

Močna sposobnost prenašanja aksialnih in radialnih obremenitev, zaradi česar je motor bolj vzdržljiv.

5. Motor ima visokotlačno tesnilo gredi, dovoljuje tlak lupine do 175 barov, ni potrebe po zunanji cevi za puščanje olja iz ohišja. Pri uporabi zunanje izpustne cevi ohišja dovolite tlak v lupini do 200 barov.

Ta serija motorjev vključuje:

Standardna oblika priključka motorja/obrazec povezave kolesa/

Strukturna zasnova, kot je povezava viličarja za delo v zraku.

Z različnimi povezovalnimi oblikami lahko nadomesti ustrezne izdelke na Kitajskem, v Evropi in Ameriki, kupci pa imajo večjo izbiro pri izbiri izdelkov.

Previdnostni ukrepi pri uporabi so naslednji:

1. Hkratni največji navor in največja hitrost NISO priporočljivi.

2. Priporočena najvišja delovna temperatura sistema. je 82 stopinj [180 stopinj F].

3. Občasno delovanje – manj kot 10 % vsake minute.

Prednosti priključitve zunanje cevi za puščanje olja ohišja:

1. Nadzor onesnaževanja (izpiranje ohišja motorja).

2. Olje, ki izhaja iz hladilnega sistema, odvaja toploto iz motorja, kar bo podaljšalo življenjsko dobo motorja.

Kot profesionalni proizvajalec hidravličnih komponent na Kitajskem je naše podjetje zavezano razvoju visokotehnoloških izdelkov in proizvodne tehnologije. Prosimo, ne oklevajte in nas kontaktirajte, če imate kakršna koli vprašanja.

Podatki o specifikaciji

Displ. cm³/r		100	125	160	200	230	250	300	350	375	400	475	540	650	750
Tok (LPM)	Neprekinjeno	45	45	60	70	70	75	80	80	75	75	75	75	75	75
Tok (LPM)	Intermitentno	55	60	75	85	85	90	95	95	90	90	90	90	90	90
Hitrost (RPM)	Neprekinjeno	400	360	375	330	290	290	250	220	200	185	160	140	115	100
Hitrost (RPM)	Intermitentno	520	490	470	425	365	350	315	270	240	220	195	170	138	120
Pritisk (bar)	Neprekinjeno	205	205	205	205	205	205	205	205	205	190	175	140	120	105
Pritisk (bar)	Intermitentno	240	240	240	240	240	240	240	240	240	225	190	175	155	120
Navor (N.m)	Neprekinjeno	260	325	450	530	625	700	810	905	990	1010	1085	980	1015	1050
Navor (N.m)	Intermitentno	350	450	590	750	870	980	1120	1285	1360	1360	1260	1380	1380	1370

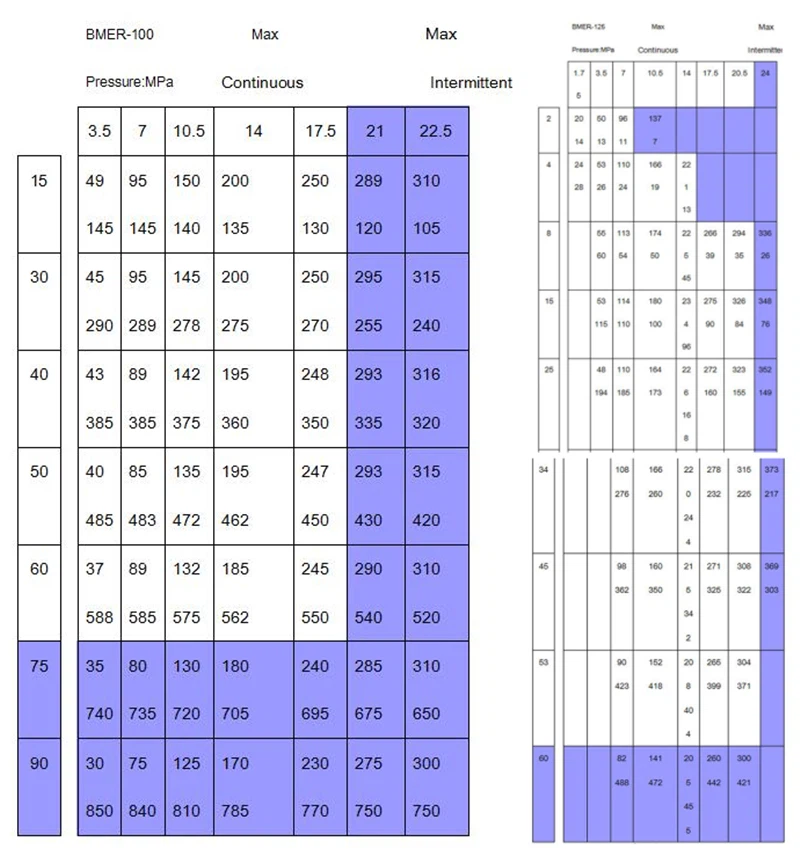

Podatki o uspešnosti

Dimenzije

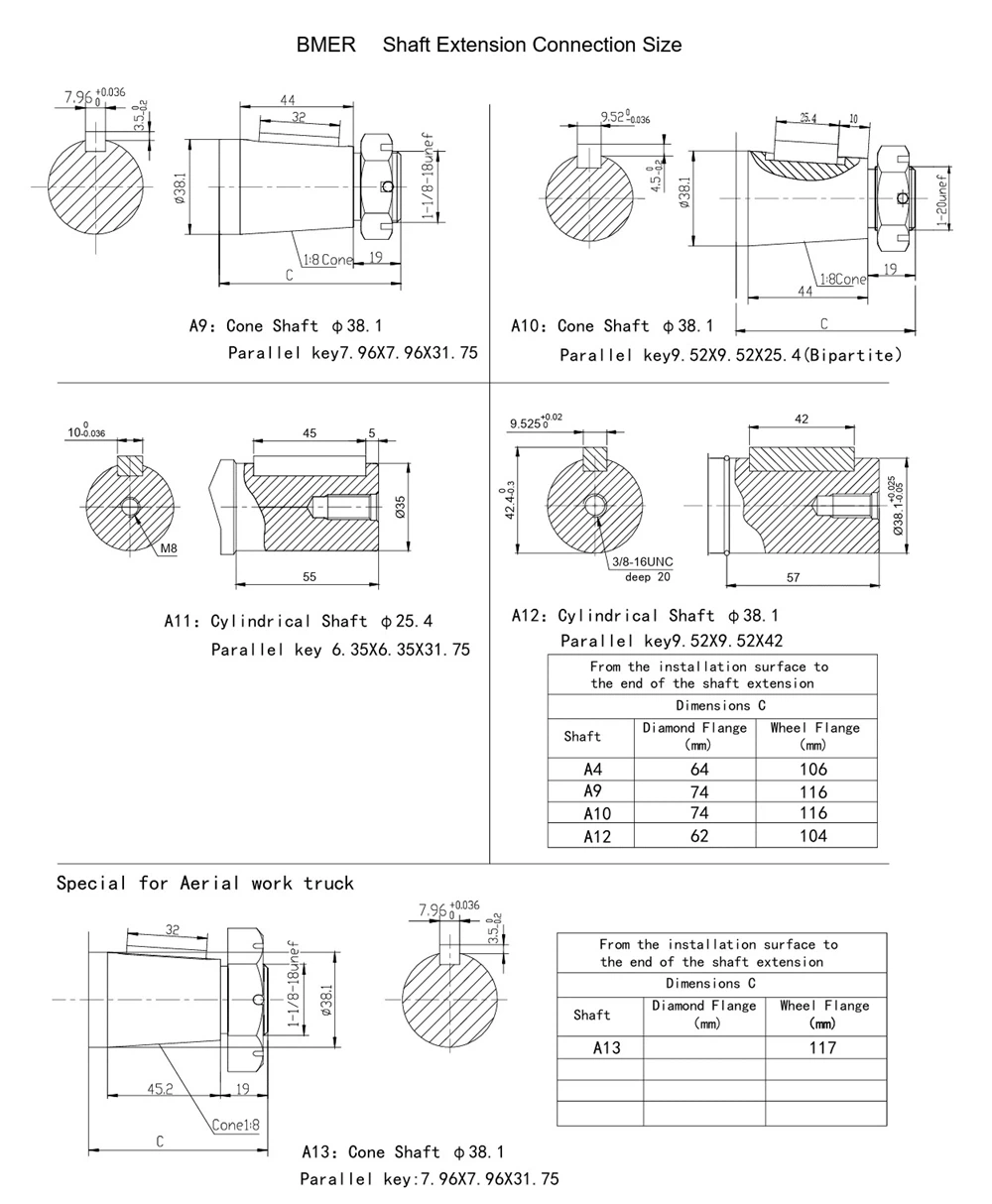

Dimenzije gredi

Smer vrtenja gredi

Dovoljeni tlak tesnila gredi

Podatki o naročilu (standard GB: izberite diagram poteka)

1	2	3		4		5		6		7
Koda	Prikaz (CC/r)	Diamant, prirobnica, vrata		Izhodna gred		Rotacija Smer		Barva		Posebna funkcija
BMER	100	P1	4-φ13,5 Diamantna prirobnica φ82,55x2,8, Vrata 7/8-14 O-ring	A1	Cilindrična gred φ31,75 Vzporedni ključ 7,96X7,96X31,75	L	Standardno	N	Brez barve	Noben	Standardno
	125	P2	4-φ13,5 Diamantna prirobnica φ82,55x2,8, Vrata 1/2-14NPTF	A2	Cilindrična gred φ32 Vzporedni ključ 10X8X36			Q	Modra
	160	P3	4-φ13,5 Diamantna prirobnica φ82,55x2,8, Vrata G1/2	A3	Vtičnica φ31.75 14-DP12/24
	200	P4	6-φ13,5 Diamantna prirobnica φ82,55x2,8, Vrata 7/8-14 O-ring	A4	Konusna gred φ31,75 Vzporedni ključ 7,96X7,96X25,4
	250	P5	6-φ13,5 Diamantna prirobnica φ82,55x2,8, Vrata 1/2-14NPTF	A5	Cilindrična gred φ25.4 Vzporedni ključ6,35X6,35X31,75
				A6	Cilindrična gred φ25 Vzporedni ključ 8X7X32
	300	P6	6-φ13,5 Diamantna prirobnica φ82,55x2,8, Vrata G1/2	A7	Utorni φ25,4 SAE6B6-25.32x20,6x6,25	R	Nasproti	B	Črna
	375	P7	4-φ13,5 Diamantna prirobnica φ82,55x2,8Priključek 1/2-14Razmik med središčem NPTF 50,8	A8	Narezan 6-30x26x6
	400	P8	6-φ13,5 Diamantna prirobnica φ82,55x2,8, Priključek za olje plošče 1/2	A9	Podaljšek gredi φ38.1 Vzporedni ključ 7,96X7,96X31,75
								S	Srebrno siva
	475	P9	4-φ13,5 kolo φ82,55x5 Vrata 7/8-14 O-ring	A10	Konusna gred φ38,1 Vzporedni ključ 9,52X9,52X25,4 (dvodelni)
				A11	Cilindrična gred φ35 Vzporedni ključ 10X8X45
	540	P10	4-φ13,5 Prirobnica kolesa φ82,55x5 Vrata 1/2-14NPTF	A12	Cilindrična gred φ38.1 Vzporedni ključ 9,52X9,52X42
	650	P11	4-φ13,5 Prirobnica kolesa φ82,55x5 Vrata G1/2	A13	Stožčasta gred φ38.1 Posebno za tovornjak za delo v zraku Vzporedni ključ 7,96X7,96X31,75
	700	P12	Tovornjak z zračnim delom Wheel falnge, Pilot φ82,55 Priključek 9/16-18o-ring
	750	P13	Tovornjak z zračnim delom Wheel falnge, Pilot φ82.55 Port 1/2-14NPTF
		P14	Tovornjak z zračnim delom Wheel falnge, Pilot φ82.55 Port G1/2

Opomba: Ko uporabljate tabelo, izpolnite kodo levih vrstic v območju pomišljaja in nam sporočite, katere informacije o kodi sestavljajo konstrukcija, premik, pritrdilna prirobnica. izhodna gred in priključki. Če specifikacije ni v tabeli ali imate posebne zahteve, se obrnite na nas (whatsapp+8615106778662).

pogosta vprašanja

V: Kakšen je datum dostave po oddaji naročila?

O: Odvisno je od tega, ali so izdelki, ki jih kupite, na zalogi. Če imamo zalogo, lahko uredimo pošiljko v 2 do 3 dneh. V nasprotnem primeru je dobavni rok določen s proizvodnim časom tovarne.

V: Če izdelki ne izpolnjujejo zahtev, kako rešiti težavo?

O: Če izdelki niso v skladu z vzorci kupca ali imajo težave s kakovostjo, bo odgovorno naše podjetje.

V: Kako izračunati navor?

O: Formula za izračun je naslednja:
Navor (Nm) {{0}} Prostornina (cc/rev) x delovni tlak (MPa) x 0,16 (faktor)
V skladu s funkcionalnim izrekom: Vm (ml na radian) × w (radian na sekundo) × p (MPa, diferenčni tlak) × (skupna učinkovitost hidravličnega motorja) {{0}} w (radian na sekundo) × T (Nm); torej T =Vm×P×η; kjer se mililiter na radian Vm pretvori v mililiter na obrat in ga je treba deliti z 2π, ki se pomnoži z 0,16.
Premik je razviden iz etikete izdelka. Delovni tlak je odvisen od manometra na vstopu v orbitalni hidravlični motor. Če poznate ti dve vrednosti, lahko izračunate izhodni navor orbitalnega hidravličnega motorja v tem trenutku.

V: Kakšno vezje motorja obstaja?

O: Krog hidravličnega motorja ima zaporedno in vzporedno povezavo.
